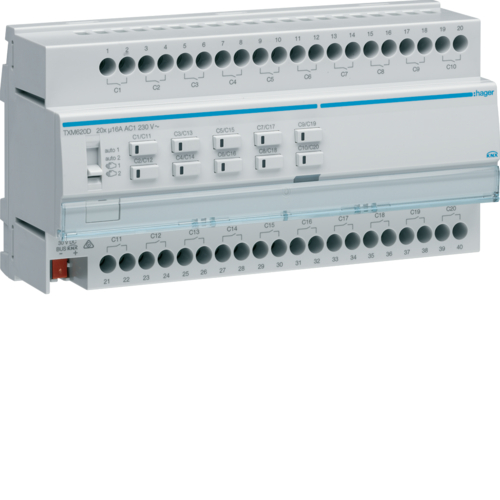

TXM620D
TXM620D
; "TXM620D KNX BINÆRUTG. 20X16A MOD")
; "EASY-LOGO__APP-SYMBOL"){kind=logo}
; "SCHRAUBKLEMMEN__DIFF-SYMBOL")
KNX BINÆRUTG. 20X16A MOD
| Ref.nr.: | TXM620D |
| EAN-nr.: | 3250616048782 |
| El.nr.: | 4509109 |
| Pk.: | 1 stk. |
 |
|
close all
open all| Montasjemåte: | REG |
| Driftsmodus: | enhver kombinert drift fra kjøre- og byttefunksjoner mulig |
| |
| |
| Signallampe: | Ja |
| |
| |
| |
| |
| Bussystemet radio hyppig: | nei |
| Bussystem LON: | nei |
| Bussystem Powernet: | nei |
| Spesifisert driftsspenning ved 50/60Hz: | 230 V |
| Merkestrøm: | 16 A |
| Driftsspenning over buss: | 21 … 32 V DC |
| Utgangsspenning: | 230 V AC |
| Systemspenning: | 30V DC over buss |
| Bussens strømforbruk (dataoverføring): | ≈ 5 mA |
| Buss strømforbruk (tomgang): | ≈ 3 mA |
| Max gjennomgangsstrøm: | 16 A |
| Merkestrøm: | 16 A |
| Holdestrøm i AC1 for kontakt strømforløp eller sone 1: | 16 A |
| Maks last med elektronisk transformator: | 1500 W |
| Totalt effekttap: | 1,3 W |
| Utgangseffekt: | 2300 W |
| Maks. bytte strøm: | 28750 W |
| Konvensjonelle transformatorer: | 1500 VA |
| Elektroniske transformatorer: | 1500 W |
| Farge: | Lys grå |
| Bredde på skinnemontert enhet (RMD): | 10 modules |
| Høyde: | 90 mm |
| - med elektronisk ballast (EB): | 20 x 36 W |
| - uncompensated: | 1200 |
| Energibesparende lamper: | 25 x 18 W |
| Strømbelysning fluoresktene: | 25x18W |
| - parallellkompensert: | 1000 W /200 µF |
| Maks antall LED: | 25 |
| 230V LED-lamper: | 25 x 18 W |
| Strøm LED: | 450 W |
| LED: | Status LED integrert i manuell betjeningsknapp |
| Maks last med glødelamper: | 2300 W |
| 230 V glødelamper og halogenlamper: | 2300 W |
| Tilkoblingstverrsnitt med fleksibel ledning: | 0,5 / 4mm² |
| Tilkoblingstverrsnitt med massiv ledning: | 0,5 / 6mm² |
| Lasttype: | C-Last |
| Ledertverrsnitt (fleksibel): | 0,75 … 2,5 mm² |
| Ledertverrsnitt (stiv): | 0,75 … 2,5 mm² |
| Kontakttype: | 20F |
| Tilkoblingstype: | Med skrue |
| |
| |
| |
| Støttede konfigurasjonsmoduser: | easy , system |
| Bussforbindelse inkludert: | ja |
| Antall utganger: | 20 |
| Modulær utvidbarhet: | nei |
| IP-klasse: | IP20 |
| Driftstemperatur: | -5 … 45 °C |
| Oppbevaring: | -20 … 70 °C |
| Produktfamilie: | TXM |
| Hoveddesignlinje: | KNX |
|
|
|
Med forbehold om feil og tekniske endringer
