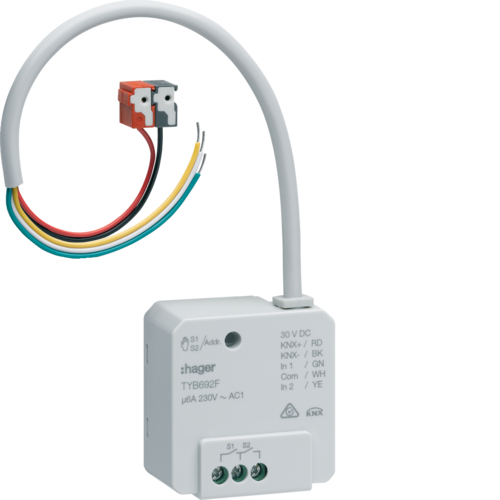

KNX PERSIENNE 1X6A DES ETS
| Ref.nr.: | TYB692F |
| EAN-nr.: | 3250616059399 |
| El.nr.: | 4509110 |
| Pk.: | 1 stk. |
 |
|
close all
open all| Montasjemåte: | Innfelt |
| Signallampe: | Ja |
| |
| |
| Bussystemet radio hyppig: | nei |
| Bussystem LON: | nei |
| Bussystem Powernet: | nei |
| |
| Spesifisert driftsspenning ved 50/60Hz: | 230 V |
| Merkestrøm: | 6 A |
| max. bytte kapasitet på: | 230 V AC |
| Driftsspenning over buss: | 21 … 32 V DC |
| Utgangsspenning: | 230 V AC |
| Systemspenning: | 30V DC over buss |
| Bussens strømforbruk (dataoverføring): | ≈ 7 mA |
| Buss strømforbruk (tomgang): | ≈ 5 mA |
| Antall innganger: | 2 |
| Max gjennomgangsstrøm: | 6 A |
| Merkestrøm: | 6 A |
| Bytter strøm ved cos φ = 0,8: | Maks 6 A |
| Holdestrøm i AC1 for kontakt strømforløp eller sone 1: | 6 A |
| Maks last med elektronisk transformator: | 500 W |
| Totalt effekttap: | 0,5 W |
| Utgangseffekt: | 500 W |
| Maks. bytte strøm: | 1200 W |
| Konvensjonelle transformatorer: | 500 VA |
| Elektroniske transformatorer: | 500 W |
| Input skanning spenning: | 12 V DC V DC V DC |
| Farge: | Lys grå |
| Produktets installasjonshøyde: | 44 mm |
| Mål (LxBxH): | 44 x 43 x 22 mm |
| Høyde: | 44 mm |
| - med elektronisk ballast (EB): | 6 x 48 W |
| - uncompensated: | 500 VA |
| Strømbelysning fluoresktene: | 5 x 13W |
| Maks last ned seriekompanserte lysrør: | 6 x 48W |
| Maks antall LED: | 5 |
| 230V LED-lamper: | 5 x 13 W |
| Strøm LED: | 65 W |
| Maks last med glødelamper: | 500 W |
| 230 V glødelamper og halogenlamper: | 500 W |
| Tilkoblingstverrsnitt med fleksibel ledning: | 0,75 / 2,5mm² |
| Tilkoblingstverrsnitt med massiv ledning: | 0,75 / 2,5mm² |
| Ledertverrsnitt (fleksibel): | 0,75 … 2,5 mm² |
| Ledertverrsnitt (stiv): | 0,75 … 2,5 mm² |
| Antall kontakter: | 2 |
| Kontakttype: | 1NO |
| Tilkoblingstype: | Med skrue |
| |
| |
| |
| Støttede konfigurasjonsmoduser: | system |
| |
| Bussforbindelse inkludert: | ja |
| Modulær utvidbarhet: | nei |
| IP-klasse: | IP20 |
| Driftstemperatur: | -5 … 45 °C |
| Oppbevaring: | -20 … 70 °C |
| Produktfamilie: | TYB |
| Hoveddesignlinje: | KNX |
|
|
|
Med forbehold om feil og tekniske endringer
