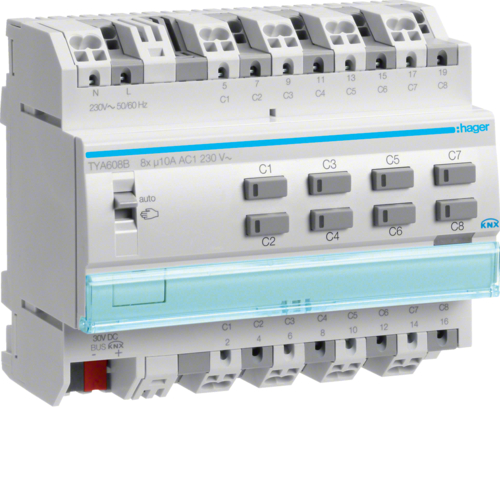

KNX BINÆRUTG. 8 X10A MOD. ETS
| Ref.nr.: | TYA608B |
| EAN-nr.: | 3250616059733 |
| El.nr.: | 4509122 |
| Pk.: | 1 stk. |
 |
|
close all
open all| Montasjemåte: | REG |
| Driftsmodus: | enhver kombinert drift fra kjøre- og byttefunksjoner mulig |
| |
| |
| Signallampe: | Ja |
| |
| |
| |
| |
| Bussystemet radio hyppig: | nei |
| Bussystem LON: | nei |
| Bussystem Powernet: | nei |
| Merkestrøm: | 10 A |
| Driftsspenning over buss: | 21 … 32 V DC |
| Utgangsspenning: | 230 V~ |
| Systemspenning: | 30V DC over buss |
| Bussens strømforbruk (dataoverføring): | ≈ 15 mA |
| Buss strømforbruk (tomgang): | ≈ 9 mA |
| Max gjennomgangsstrøm: | 10 A |
| Bytter strøm ved cos φ = 0,8: | Maks 10 A |
| Maks last med elektronisk transformator: | 1000 W |
| Totalt effekttap: | 6 W |
| Utgangseffekt: | 1200 W |
| Konvensjonelle transformatorer: | 1200 VA |
| Elektroniske transformatorer: | 1000 W |
| Bredde på skinnemontert enhet (RMD): | 6 modules |
| Høyde: | 90 mm |
| Bredde: | 105 mm |
| - med elektronisk ballast (EB): | 15 x 36 W |
| - uncompensated: | 1000 VA |
| Energibesparende lamper: | 12 x 23 W |
| Strømbelysning fluoresktene: | 12x23W |
| Maks last ned seriekompanserte lysrør: | 15 x 36 W |
| Maks antall LED: | 12 |
| 230V LED-lamper: | 12 x 23 W |
| Strøm LED: | 144 W |
| LED: | Status LED integrert i manuell betjeningsknapp |
| Maks last med glødelamper: | 1200 W |
| 230 V glødelamper: | 1200 W |
| 230 V halogenlamper: | 1200 W |
| 230 V glødelamper og halogenlamper: | 1200 W |
| Tilkoblingstverrsnitt med fleksibel ledning: | 0,75 / 2,5mm² |
| Tilkoblingstverrsnitt med massiv ledning: | 0,75 / 2,5mm² |
| Ledertverrsnitt (fleksibel): | 0,75 … 2,5 mm² |
| Ledertverrsnitt (stiv): | 0,75 … 2,5 mm² |
| Kontakttype: | 8NO |
| Tilkoblingstype: | Hurtigkobling |
| |
| |
| |
| Støttede konfigurasjonsmoduser: | system |
| |
| Bussforbindelse inkludert: | ja |
| Modulær utvidbarhet: | nei |
| IP-klasse: | IP20 |
| Driftstemperatur: | -5 … 45 °C |
| Oppbevaring: | -20 … 70 °C |
| Hoveddesignlinje: | KNX |
|
|
|
Med forbehold om feil og tekniske endringer
