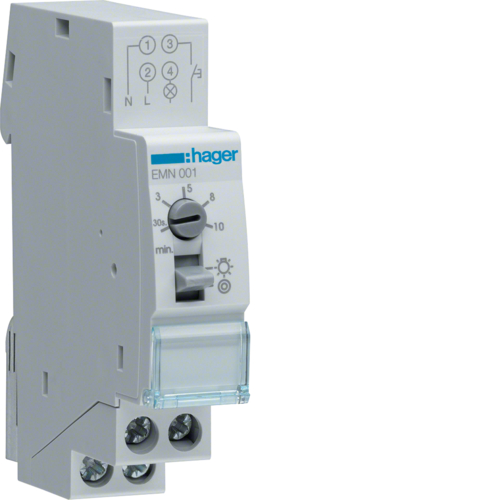

TRAPPEAUTOMAT 30S.-10MIN. 16A
| Ref.nr.: | EMN001 |
| EAN-nr.: | 3250612339969 |
| El.nr.: | 1480102 |
| Pk.: | 6 stk. |
 |
|
close all
open all| Montasjemåte: | DIN-Skinne |
|
|
| Spesifisert driftsspenning ved 50/60Hz: | 230 V |
| Frekvens: | 50/60 Hz |
| Styrespenning ved vekselstrøm: | 230 V |
| Driftsspenning: | 230 V ~ |
| Merkestrøm ved AC1: | 16 A |
| Hvilestrøm: | 100 mA |
| Merkestrøm: | 16 A |
| Maks effekt per utgang ved ukompenserte lysrør: | 3600 VA |
| Forbrukt belastning i VA: | 1 VA |
| Totalt effekttap: | 2 W |
| Styrespenning: | 230 V |
| Produktets installasjonsdybde: | 64 mm |
| Lengde: | 64 mm |
| Produktets installasjonsbredde: | 17,5 mm |
| Bredde på skinnemontert enhet (RMD): | 1 modules |
| Fluorescerende lamper: | max. 3600 VA |
| Maks belastning ved parallellkompenserte lysrør: | 1000 VA |
| - parallellkompensert: | 1000 VA |
| Maks last med glødelamper: | 2300 W |
| 230 V glødelamper og halogenlamper: | Maks 2300 W |
| Montasjetype: | DIN-skinne |
| Installasjonsmodus: | for montering på DIN-skinne |
| Tilkoblingstverrsnitt med fleksibel ledning: | 1 - 6mm² |
| Tilkoblingstverrsnitt med massiv ledning: | 1,5 / 10mm² |
| Ledertverrsnitt (fleksibel): | 1 … 6 mm² |
| Ledertverrsnitt (stiv): | 1,5 … 10 mm² |
| Tilkobling: | 3- og 4-leder |
| Antall kontakter: | 1 |
| Kontakttype: | 1NO |
| Forbindelse: | for 3 og 4-leder krets (automatisk deteksjon) |
| Tilkoblingstype: | Med skrue |
| |
| Innstillingsområde forsinkelse: | 30 sek til 10 min |
| Forsinkelsestid, justerbar: | 30 s … 10 mn |
|
| Innkoblingstid (ED): | 100 % |
| IP-klasse: | IP20 |
| Driftstemperatur: | -10 … 55 °C |
|
|
|
Med forbehold om feil og tekniske endringer
